詳細圖解一拖一手動變頻旁路柜
發布日期：2019-09-29
掃一掃
來源：
瀏覽次數：539
旁路柜常見有手動、自動、一拖一手動、一拖二手動等設計方案，是用變頻器、電機、及母線之間的切換裝置，從而實現電機連續運轉的條件。今天主要詳細圖解一拖一手動變頻旁路柜方案，采用高壓斷路器、高壓隔離開關、電磁鎖等配電裝置組成的。

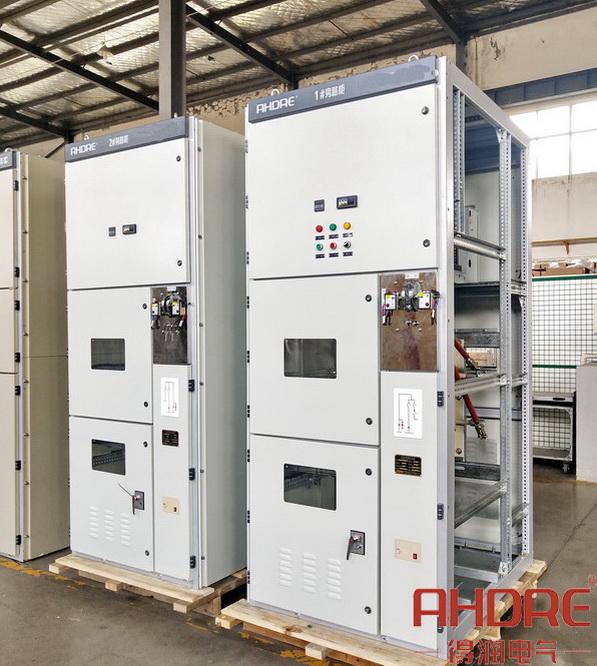

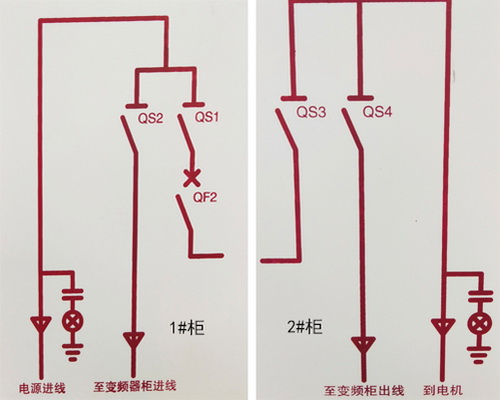

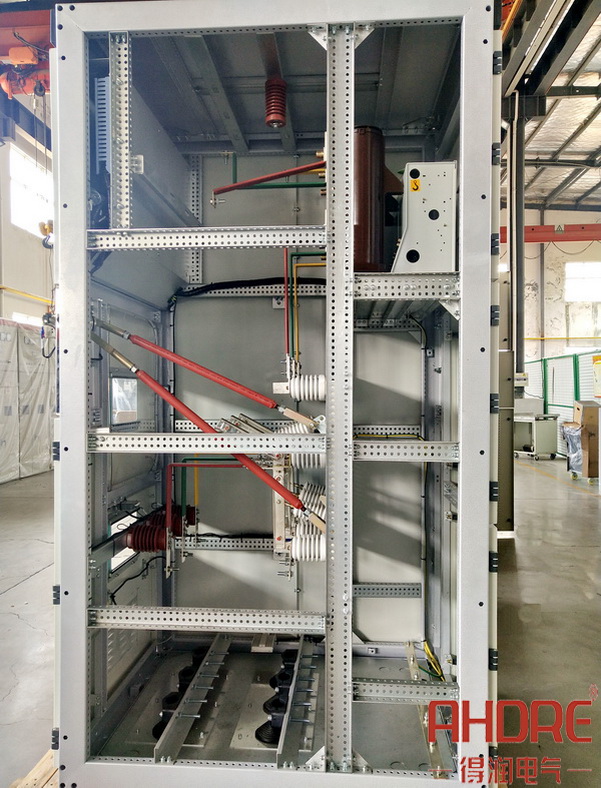

一拖一手動變頻旁路柜利用兩臺設備進行切換工作，1號旁路柜使用高壓斷路器QF和兩個隔離開關QS1、QS2連接變頻進線柜，2號旁路柜使用兩個隔離開關QS3、QS4連接變頻出線柜。高壓變頻器故障分閘：將變頻器“高壓分斷”信號與切換柜“變頻投入”信號串聯后，并聯于高壓開關分閘回路。在變頻投入狀態下，當變頻器出現故障時，分斷變頻器高壓輸入；工頻投入狀態下，變頻器故障分閘無效。
