電容柜是用來補償無功功率，提高電能質量，從而降低線路損耗。電容柜可以分為高壓電容補償柜和低壓電容補償柜兩種類型，二者的區別主要是投切變壓器級別不同，低壓電容補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，這篇文章我們來了解一下低壓電容柜的基礎知識。

一、作用

在配電系統正常工作中，因電壓波動大，無功功率增大，浪費大量電能，因此需要通過提供相應的額無功功率，提高電能效率。根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，提供相應的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。同時具有負荷監測功能，對電網運行狀況進行實時監測，實現無功補償和配電監測二合一。

二、結構

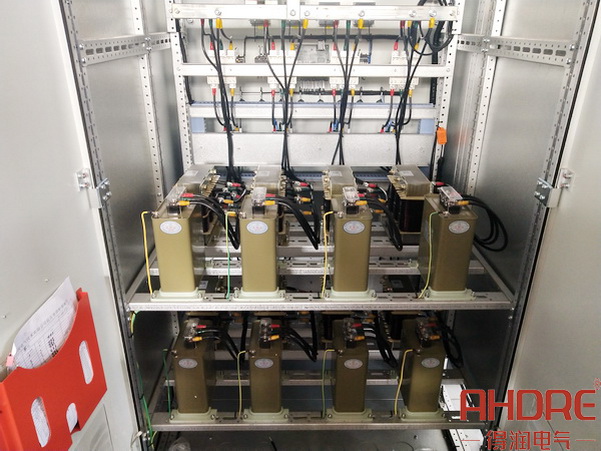

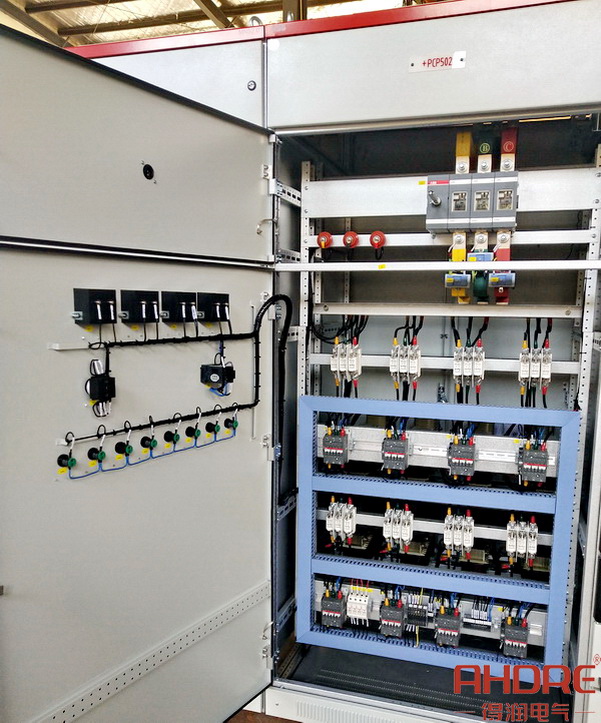

低壓電容補償裝置一般由電抗器、電容器、隔離開關、熔斷器、接觸器、電流互感器、快熔等二次元件等組成。圖片中這款低壓電容補償柜采用八個電抗器、八個電容器、八個接觸器以及八個熔斷器組成，合上刀熔開關和斷路器，控制器根據進線柜電壓和電流的相位差輸出控制信號，控制交流接觸器閉合和斷開，從而控制電容器投入和退出。

三、使用條件

最高運行電壓≤1.1Un;

最大過載電流≤1.31 n;

周圍環境溫度-25~+45℃；

室內相對濕度不超過90%(溫度為25℃時)；

安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；

沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

低壓電容補償柜根據補償?shù)膶ο蟛煌譃樽詣友a(bǔ)償裝置和動態補償裝置，高壓電容補償裝置可以分為就地補償、集中補償、以及自動補償?shù)?，在選擇合適的電容補償裝置時，需要根據系統和負載的性質、大小、阻抗特性、運行方式等多方面因素。以上就是得潤電氣電容柜廠家小編分享的電氣知識。
