高壓變頻旁路柜的切換方式與優勢
發布日期：2023-11-03
掃一掃
來源：
瀏覽次數：681

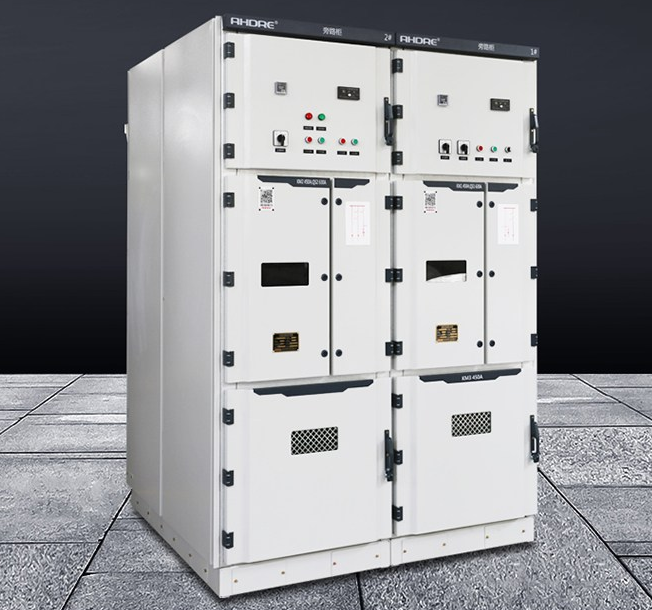

高壓變頻柜在供配電行業中得到廣泛應用，其中高壓變頻旁路柜具有不可或缺的作用。它用于異常保護和檢修時的安全隔離，以確保在變頻器發生故障時電機能夠正常運行。旁路柜的切換方式主要有手動旁路和自動旁路，每種方式都有不同的設計方案，需要根據具體項目需求來合理設計配電方案。
手動旁路柜通常采用隔離開關方案。開關室內設有兩個獨立的隔離開關，配備CS6手操機構。這些機構通過連桿和拐臂連接，依次對隔離開關進行操作。其中一個隔離開關用于控制變頻器的進線電源，另一個隔離開關用于控制變頻器出線與電機的連接。在運維檢修時，這兩個隔離開關打開，形成各自獨立可見的斷口，以確保操作人員的安全。

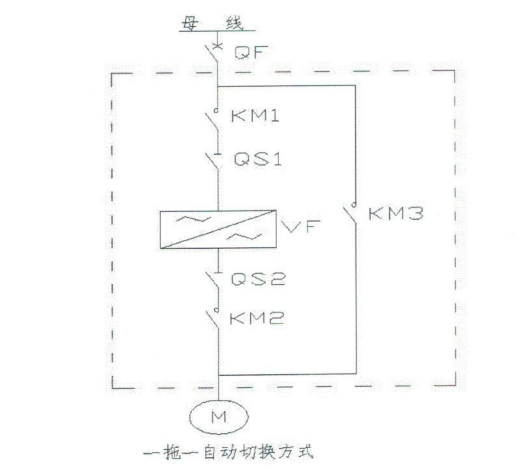

自動旁路柜通常采用真空斷路器或真空接觸器。下圖顯示了一種真空接觸器的方案，其中KM1和KM2與KM3之間帶電氣連鎖，因此不能同時閉合。QS1和QS2帶有電磁鎖，QS1與KM1電氣連鎖，QS2與KM2電氣連鎖，這意味著在KM1/2閉合時，相應的QS1/2不能進行電氣操作。
手動旁路柜和自動旁路柜各有其優點。手動旁路柜需要操作人員進行合分閘操作，因此具有明顯的斷電時間，并需要人工判斷是否切換。而自動旁路柜可以滿足無需人員干預的操作，通過UPS自動控制系統實現無擾動切換。
選擇自動旁路柜還是手動旁路柜主要取決于現場的具體需求、電機的功率以及線路的負載情況。目前，自動旁路柜的應用領域更加廣泛，能夠?qū)崿F(xiàn)無人操作控制，并滿足現場不停機的需求。
